Пришло время уделить время музыке. Постараемся все это оформить. Подход к каждому автомобилю индивидуален. т.к. процесс это творческий. Представляю вашему вниманию процесс решения дизайнерской мысли по оформлению на примере автомобиля ЗАЗ СЕНС.
Сначала проедем по магазинам и прикупим немного, а собственно: Саббуфер, усилитель, колонки, и немного проводов и всей мелочи вроде клемм и штекеров.
Купил сначала:
|
Усилитель Prology Club CA-400 |
|
|
Саббуфер Pioneer |
|
|
Комплект проводов: |
|
|
Конденсатор "PROLOGY": |
|
Для дальнейшей работы нам понадобятся следующие компоненты и материалы:
|
Клей момент |
|
|
Фанера 13 мм. |
|
|
Карпет |
|
|
Кисточки, валик, нож канцелярский |
|
Начнем работу:
Вот так собственно выглядел багажник в своем первоизданном виде! Места достаточно, есть где развернуться! Вот над ним мы и поработаем. Стоит немного уточнить, что перед тем как устанавливать конструкцию в багажник, следует провести вибро-шумо обработку багажника. Иначе достигнуть желаемого результата от музыки не удастся... т.к. все будет греметь и бренчать!!! Подробно этот процесс рассмотрен в разделе вибро-шумоизоляция.
Приступаем:
Первоначально рисуем на листе бумаги предполагаемый дизайн нашей системы. Представляем как это будет выглядеть и приблизительный размер с учетом купленного стационарного оборудования. Для придания жесткости всей конструкции и устойчивости ее в багажнике, первым делом выпилил и установил новую полку на дно багажника. Старая выполнена из листа ДВП, он слишком мягок и прогибается под весом САББУФЕРА. полку выполнил из 13-ти мм. фанерного листа в размер пола багажника. Пришлось немного подпилить краешки.. ну никак не хотела входить в багажник. Низ полки оклеен шумоизоляционным материалом. Далее выпиливаем по размерам необходимые детали. Для выполнения боковых колонок использовал так же листовую фанеру толщиной 13мм.
После того, как все детали будут выпилены и подогнаны, стоит привести их в надлежащий вид. Можно просто покрасить. Или же с помощью Монтажной пены придать замысловатый вид... В данном случае просто оклеим колонки и некоторые делали конструкции материалом. Оклейку лучше всего производить
КАРПЕТОМ
,
замечательная вещь! Прекрасно подходит как для акустики так и для перетяжки салона, прекрасно тянется. И при оклейке не остается швов на сгибах. В этом случае воспользовался ДРАПОМ. В принципе тоже неплохой материал. Оклеиваем следующим порядком: наносим клей кисточкой на поверхность детали (оклеиваем каждую деталь в отдельности), и несмотря на то, что написано немного дать подсохнуть клею... не дожидаясь подсыхания накладываем деталь на материал. И раскатываем валиком для лучшего прижима. Даем подсохнуть часок другой и можно приступать к сборке колонок. Вот такая забавная колоночка получилась.
На задней стенке колонки видны выводы штекеров, для подключения проводов. Конечно ее ждет еще доработка, небольшая совсем, так по малости.. поставим подсветку в колонке и снаружи... и немного добавим деталей.

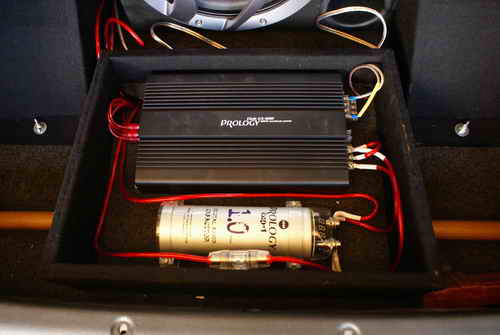

Устанавливаем усилитель и конденсатор в багажник, и ставим колонки на свои места. Производим подключение усилителя к бортовой сети и подключение колонок и саббуфера к усилителю. Конденсатор включается в цепь соответственно "ПАРАЛЛЕЛЬНО". Длинна провода от конденсатора до усилителя не должна превышать 50 см. Подключение колонок и саббуфера в следующем порядке. "фронтальные колонки" подключаем как и есть, "L" плюс к плюсу, минус к минусу; "R" плюс к плюсу, минус к минусу; "REAR" тыльные колонки : - "L" плюс к плюсу, минус к минусу; "R" плюс к плюсу, минус к минусу; сложного ничего. Теперь подключаем саббуфер!!! Саббуфер подключается: к "REAR" тыльным колонкам в следующем порядке - минус берем от "L" , плюс берем от "R", (ну или наоборот, кому как нравится). Схему подключения см. ниже...
Устанавливаем колонки на свои места и смотрим что у нас получается. Ну вот, багажник приобретает совершенно иной вид. Остается врезать динамики в корпуса колонок и для эстетики перетянем "карпетом" багажник. Процесс перетяжки можно просмотреть в разделе: перетяжка салона.
Вот так выглядит наш багажник после сборки всех элементов, Перетяжки карпетом пластиковых деталей обшивки багажника и маскировки проводки.

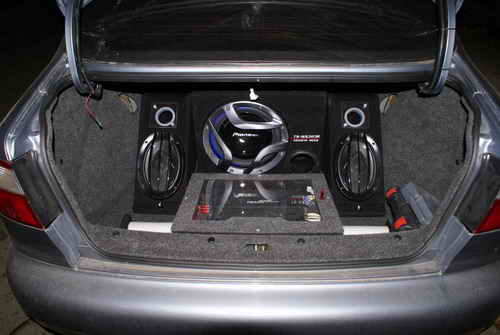

Вот так выглядит полностью оформленный багажник. Единственно на фото отсутствуют динамики в вертикальной обшивке крышки багажника. Думаю сильно это Вас не смутит!
Представляю вашему вниманию схему подключения питания к усилителю, и подключение динамиков.
